高壓過濾器

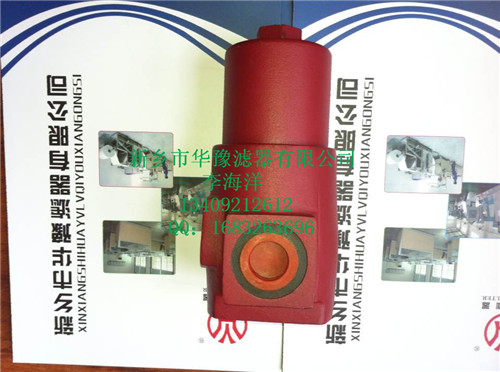

DFBN/HC30T10C1.0/-V高壓過濾器

發布時間：2015-04-14 09:21:58 來源：未知

一、DF高壓過濾器
概述：
1、DF系列回油過濾器主要用于液壓系統中回油的精過濾。
2、本過濾器可直接安裝在油箱蓋板上。
3、該過濾器上裝有污染發訊器（目視或電信號指示），用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，以便維修人員更換濾芯。
4、濾芯采用玻璃纖維材料折疊而成，具有過濾精度高、
通油量大原始?jí)毫p失小、納污容量大等優點。
5、玻璃纖維材料的濾芯過濾精度：3、5、10、20μm。
     金屬網材料的濾芯過濾精度：25、50、100、200μm。
6、流向：入口在側面，出口垂直向中下。
使用溫度：-10℃ ℃~+100℃ .
7、旁通閥開啟壓力：ΔP=3bar+0.5bar。
8、適用介質：礦物油、潤滑油等。
9、用于水介質過濾時請與廠方聯系。
二、型號說明：
（1）、代表過濾器形式
（2）、代表濾芯材料：BN/HC  玻璃纖維，
W/HC 不銹鋼金屬網
（3）、殼體規格/材料：鑄鋼QT450的有（30，60，110，160，240，330，660，950，1300）鋼焊接的有（2600，4000，5200，6500，7800，15000）
（4）、工作壓力：B=10bar(規格30,2600-15000)
D=25bar(規格60-1300)
（5）、連接形式/連接尺寸：B=G1/2，C=G3/4，E=G1（1/4），G=G2，L=SAE DN50(2”)，N=SAE DN 80(3”)，
O=SAE DN 90(3 1/2”)，P=SAE DN 100(4”)，
R=SAE DN 100，U=DIN DN 125，V=DIN DN 150，W=DIN DN 200，X=DIN DN 250，Y=DIN DN 300，
Z=根據用戶需要定制。
（6）、過濾精度μm：BN/HC(3、5、10、20)
W/HC(25、50、100、200
（7）、污染發訊器形式：Y--發訊器接口帶塑料螺塞，
A--發訊器接口帶鋼制螺塞，
B—目視發訊器，C—電氣發訊器，D—目視/電氣發訊器。】
高壓過濾器
