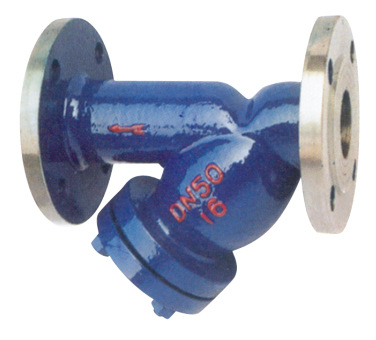

Y型過濾器DN50

Y型過濾器概述：

過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹，沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。　

Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。新鄉利菲拓液壓機械有限公司生產的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點。

應用領域：

化工、石油化工生產中弱腐蝕性物料， 如： 水、油品、氨、烴類等。 　　

化工生產中的腐蝕性物料， 如： 燒堿、純堿、濃稀硫酸、碳酸、醛酸等。 　　

制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。 　　

食品、制藥生產中有衛生要求的物料，如： 啤酒、飲料、乳制品、糖漿等。

選型原則：

1、進出口通徑： 　　

   原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力： 　　

   按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、孔目數的選擇： 　　

   主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質： 　　

   過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算：　　

   水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。

試壓檢測：

過濾器水壓試驗的壓力為其設計壓力的1.5倍，保壓時間為30分鐘，保證無滲透及變形現象。

技術參數：

殼體材質：304

濾網材質：不銹鋼

工作溫度：-80-+450

公稱壓力：PN16

過濾精度：60目

公稱通徑：50mm
