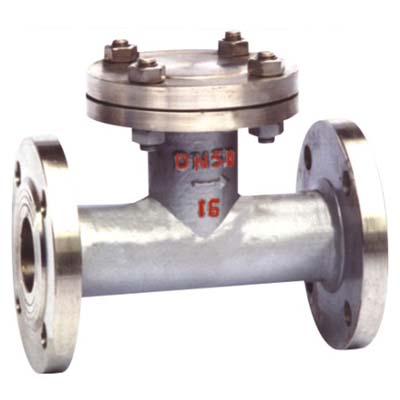

UL41HU型過濾器
發布時間：2014-04-19 09:13:39 來源：未知
整體式閥體設計/可更換的過濾內件/多種過濾結構設計/濾網精度18～500目可選/常規30目設計/雙排放接口/標準法蘭連接
UL41HU型過濾器產品規范
|
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
產品標識 |
供貨規范 |
|
HG/T 21637 |
GB/T 12221 |
HG/T 20592 |
GB/T 9092 |
GB/T 12220 |
JB/T 7928 |
UL41HU型過濾器主要零部件材料
|
零件名稱 |
零部件材料 |
|
閥體/閥蓋 |
25 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
閥架 |
25 |
35 |
1Cr18NI9TI |
00Cr18NI10 |
1Cr18NI12Mo2TI |
00Cr17NI14Mo2 |
|
濾網 |
1Cr18NI9TI |
1Cr18NI9TI |
1Cr18NI9TI |
|
墊片 |
18-8/柔性石墨 |
|
螺栓 |
35 |
1Cr17NI2 |
1Cr18NI9TI |
|
適用溫度 |
-29～425℃ |
-40～200℃ |
-40～200℃ |
|
適用介質 |
水、油、蒸汽 |
硝酸類 |
脂酸類 |
UL41HU型過濾器主要外形和連接尺寸
|
公稱通徑DN |
尺寸(mm) |
|
L |
H |
D |
K |
d |
c |
f |
n-φ |
|
25 |
DN |
DN |
115 |
85 |
65 |
16 |
3 |
4-14 |
|
50 |
270 |
190 |
165 |
80 |
80 |
20 |
3 |
4-18 |
|
80 |
300 |
225 |
200 |
135 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
250 |
220 |
155 |
155 |
24 |
3 |
8-18 |
|
200 |
550 |
420 |
340 |
265 |
265 |
26 |
3 |
12-23 |
