回油過濾器XNL-25×※-C/Y
發布時間：2014-05-06 08:20:57 來源：未知

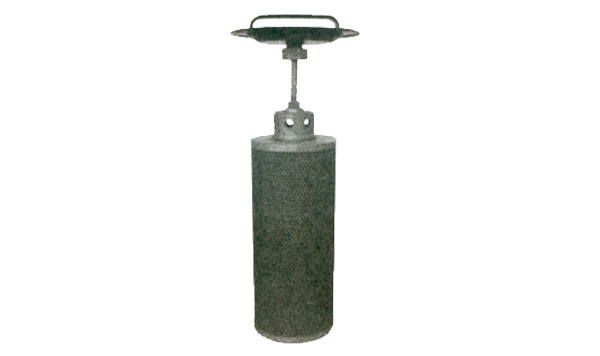

回油過濾器XNL-25×※-C/Y概述：
回油過濾器XNL-25×※-C/Y是我廠開發的又一新系列回油過濾器，裝于液壓系統回油管處。濾除液壓系統中由于元件磨損而產生的金屬顆粒以及密封件磨損的橡膠質等污染物，使流回油箱的油液保持清潔。該系列過濾器還具有以下特點： (9)直接安裝在油箱內，簡化了系統的管路，節省空間，使系統布置更為緊湊。(b)帶有自封閥：檢修系統時，油箱里的油液不會回流。更換濾芯時，能把濾芯內的污染物一同帶出油箱，使油液不會外流。(c)帶有旁通閥：當濾芯被污染物堵塞導致壓差達0．35MPa時，如不能馬上更換濾芯，設在濾芯頂部的旁通閥會自動開啟(其壓差為0。4MPa)，以保護系統正常工作； (d)帶有磁性裝置：可濾除回油油液中1LJm以上的鐵磁性顆粒。用戶選用XNL系列過濾器時，務必要配置壓力發訊器，當濾芯被污物堵塞到壓差為0．35MPa時，應及時更換濾芯。
回油過濾器XNL-25×※-C/Y主要安裝在液壓系統的回油管路上，各類液壓元件在工作過程中所產生的磨粒等各種污物可以通過設置回油管路油濾而被攔截，避免再次回到油箱、再次被液壓泵吸入.回油管路油濾的許可壓差，根據不同壓力級別，范圍在0.3～0.5MPa。精度根據油液污染度要求具體確定。
回油過濾器XNL-25×※-C/Y檢測標準：
ISO16889 液壓傳動-過濾器-測定過濾性能的多次通過法
ISO2941 液壓傳動-濾芯-抗破裂性的驗證
ISO2942 液壓傳動-濾芯-結構完整的驗證
ISO2943 液壓傳動-濾芯-材料與液體相容性的驗證
ISO3723 液壓傳動-濾芯-端向載荷試驗方法
ISO3724 液壓傳動-濾芯-流體疲勞特性的驗證
ISO3968 液壓傳動-濾芯-壓降流體特性的測定
回油過濾器XNL-25×※-C/Y性能：
1.采用強磁材料，吸附力更強
2.延長設備使用壽命
3.增強系統可靠性
4.可以克服瞬間高沖擊力
回油過濾器XNL-250×※-C/Y參數：
1.工作壓力：31.5Mpa
2.過濾精度：60um
3.壓力損失：0.14-0.19Mpa
4.通徑大小：6-50mm
5.濾芯型號：CX-25 CX-40 CX-50
回油過濾器XNL-25×※-C/Y性能特點
回油過濾器分化纖式，紙質式、網式和線隙式四種。化纖式比紙質式過濾效果好，精度高，化纖式和紙質式濾芯堵塞后清洗比較困難，因此必須更換濾芯。回油過濾器裝有壓差發訊裝置，當濾芯因污染堵塞致使進出油口壓差達0．35MPa時，便發出開關信號，此時應清洗或更換濾芯。該過濾器濾芯采用新型化纖過濾材質，具有過濾精度高、通油能力大、原始壓力損失少、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比p3、5、10、20>100，過濾效率n≥99%，符合ISO標準。
回油過濾器XNL-25×※-C/Y產品安裝注意問題
1．液壓系統工作壓力：p MPa（1MPa=10Kgf/cm2?）
2．液壓系統工作流量：Q L/min , M3 / H
3．液壓管路工作流量：Q L/min
4．選用介質的牌號： 為了考慮相容性,(用PH廣泛試紙檢查介質酸堿度)
回油過濾器XNL-25×※-C/Y應用范圍
1、冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
2、石化：煉油、化工生產過程中的產品及中間產品的分離及回收，油田注井水及天然氣除顆粒過濾。
3、紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
4、電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
5、火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
6、機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的過濾。
