TF-100X100-L吸油過濾器
發布時間：2014-05-10 09:08:15 來源：未知

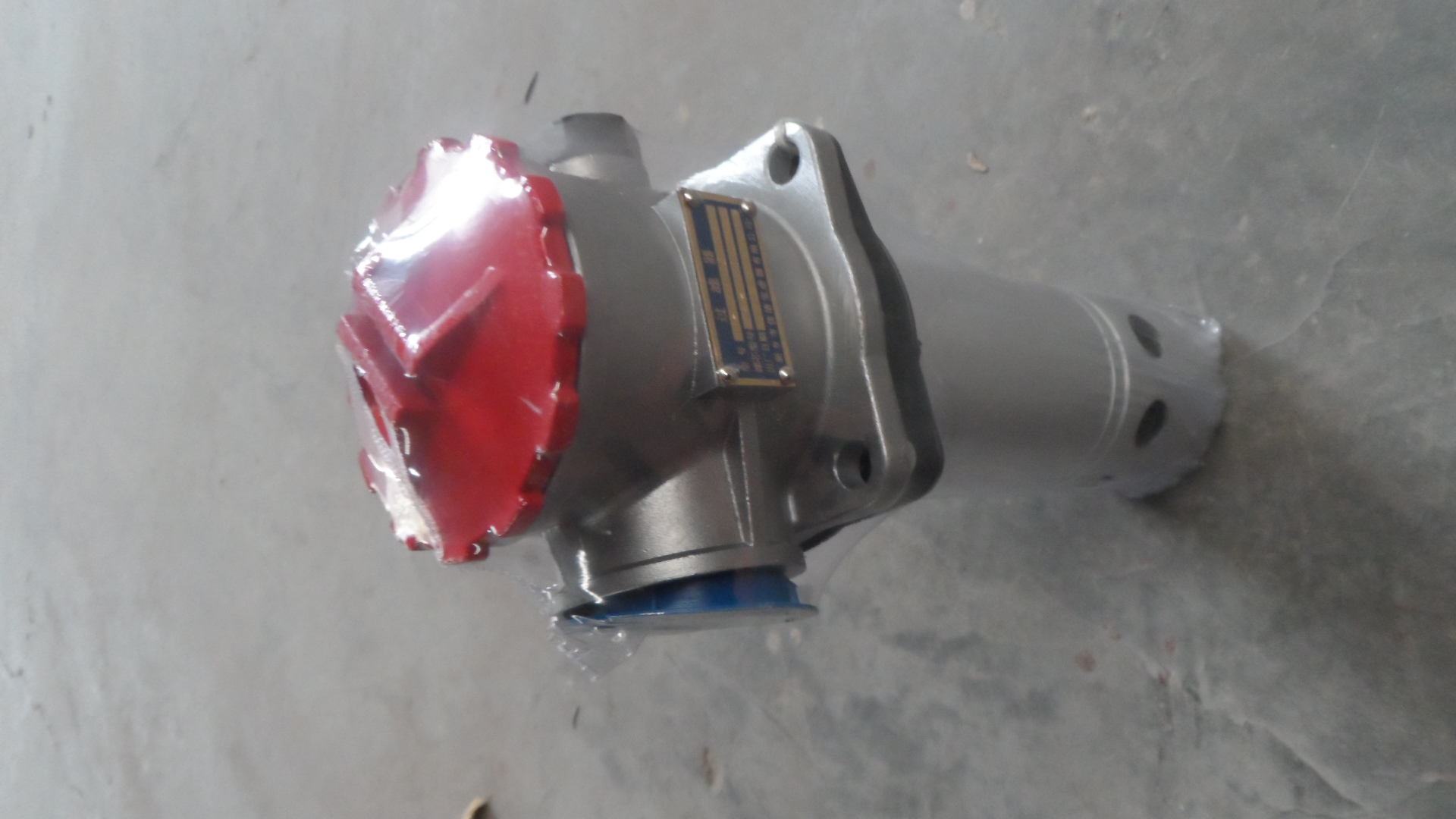

TF-100X100-L吸油過濾器
一，TF-100X*L-C/Y吸油過濾器/濾芯簡介
新鄉市華豫濾器有限公司提供的本TF-100X*L-C/Y吸油過濾器/濾芯安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。
二，TF-100X*L-C/Y式吸油過濾器/濾芯簡單技術參數
工作介質：一般液壓油 磷酸脂液壓油 乳化液 水-已二醇
流量：25-1300L/min
過濾精度：80-180μm
工作壓力：0.6MPA
連接方式：管式 法蘭
|
Model |
Flow
(L/min) |
Filtr
(um) |
Dia
(mm) |
InitialΔp(Mpa) |
Indicator |
Connection |
Weight |
Model of element |
|
V |
A |
|
TF-25X*L-C/Y |
25 |
80
100
180 |
15 |
<0.01 |
12
24
36
220 |
2.5
2
1.5
0.25 |
THREAD |
0.4 |
TFX-25X* |
|
TF-40X*L-C/Y |
40 |
20 |
0.45 |
TFX-40X* |
|
TF-63X*L-C/Y |
63 |
25 |
0.82 |
TFX-63X* |
|
TF-100X*L-C/Y |
100 |
32 |
0.87 |
TFX-100X* |
|
TF-160X*L-C/Y |
160 |
40 |
1.75 |
TFX-160X* |
|
TF-250X*F-C/Y |
250 |
50 |
FLANGE |
2.6 |
TFX-250X* |
|
TF-400X*F-C/Y |
400 |
65 |
4.3 |
TFX-400X* |
|
TF-630X*F-C/Y |
630 |
90 |
6.2 |
TFX-630X* |
|
TF-800X*F-C/Y |
800 |
90 |
6.9 |
TFX-800X* |
|
TF-1000X*F-C/Y |
1000 |
90 |
8 |
TFX-1000X* |
|
TF-1300X*F-C/Y |
1300 |
90 |
10.4 |
TFX-1300X* |
注：*為過濾精度，若使用介質為水-已二醇，公稱流量160L/min,過濾精度80μm，則過濾器型號為：TFA.BH-160X80,濾芯型號為：TFX.BH-160X80
三，TF-100X*L-C/Y吸油過濾器/濾芯特點
性能與特點：
1、吸油過濾器TF-100X*L-C/Y安裝連接方便，簡化系統管路本過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路省去截止閥等其它管件，從而使管路簡化，安裝方便。
2、設置自封閥，便更換、清洗濾芯或維修系統非常方便。當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱回路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。
3、具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：當濾芯被污染物堵塞到出油器真空度為0.0018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動開啟（開啟值為：真空0.02MPa），以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
四，黎明液壓濾芯濾芯型號：
SFX-60×1、SFX-60×3、SFX-60×5、SFX-60×10、SFX-60×20、SFX-60×30、SFX-60×40 SFX-110×1、SFX-110×3、SFX-110×5、SFX-110×10、SFX-110×20、SFX-110×30、SFX-110×40 SFX-160×1、SFX-160×3、SFX-160×5、SFX-160×10、SFX-160×20、SFX-160×30、SFX-160×40 SFX-240×1、SFX-240×3、SFX-240×5、SFX-240×10、SFX-240×20、SFX-240×30、SFX-240×40 SFX-330×1、SFX-330×3、SFX-330×5、SFX-330×10、SFX-330×20、SFX-330×30、SFX-330×40 SFX-500×1、SFX-500×3、SFX-500×5、SFX-500×10、SFX-500×20、SFX-500×30、SFX-500×40 SFX-660×1、SFX-660×3、SFX-660×5、SFX-660×10、SFX-660×20、SFX-660×30、SFX-660×40 SFX-850×1、SFX-850×3、SFX-850×5、SFX-850×10、SFX-850×20、SFX-850×30、SFX-850×40 SFX-950×1、SFX-950×3、SFX-950×5、SFX-950×10、SFX-950×20、SFX-950×30、SFX-950×40 SFX-1300×1、SFX-1300×3、SFX-1300×5、SFX-1300×10、SFX-1300×20、SFX-1300×30、SFX-1300×40、SFX―1300×1、SFX―1300×3、SFX―1300×5、SFX―1300×10、SFX―1300×20、SFX―1300×30 濾芯型號：GX-10×3、GX-10×5、GX-10×10、GX-10×20、GX-10×30、GX-10×40 GX-25×3、GX-25×5、GX-25×10、GX-25×20、GX-25×30、GX-25×40 GX-40×3、GX-40×5、GX-40×10、GX-40×20、GX-40×30、GX-40×40 GX-63×3、GX-63×5、GX-63×10、GX-63×20、GX-63×30、GX-63×40 GX-100×3、GX-100×5、GX-100×10、GX-100×20、GX-100×30、GX-100×40 GX-160×3、GX-160×5、GX-160×10、GX-160×20、GX-160×30、GX-160×40 GX-250×3、GX-250×5、GX-250×10、GX-250×20、GX-250×30、GX-250×40 GX-400×3、GX-400×5、GX-400×10、GX-400×20、GX-400×30、GX-400×40
ZU-H，QU-H系列壓力管路過濾器 濾芯型號：HX-40×* HX-40×*Q HX-40×*W HX-10×* HX-10×*Q HX-10×*W HX-25×* HX-25×*Q HX-25×*W HX-63×* HX-63×*Q HX-63×*W HX-100×* HX-100×*Q HX-100×*W HX-160×* HX-160×*Q HX-160×*W HX-250×* HX-250×*Q HX-250×*W HX-400×* HX-400×*Q HX-400×*W HX-630×* HX-630×*Q HX-630×*W HX-800×* HX-800×*Q HX-800×*W HBX-10×* HBX-25×* HBX-40×* HBX-63×* HBX-110×* HBX-160×* HBX-250×* HBX-400×* HBX-630×* HDX-10×* HDX-25×* HDX-40×* HDX-63×* HDX-100×* HDX-160×* HDX-250×* HDX-400×* HDX-630×*
（*分別代表1，3，5，10，20，30，40）
XU-A系列回油過濾器 濾芯型號：TXX-25×* TXX-40×* TXX-63×* TXX-100×* TXX-160X* TXX-250×* TXX-400×* TXX-630×*
（*分別代表30，50）
RFA系列微型直回式回油過濾器 濾芯型號：FAX-25×* FAX-40×* FAX-63×* FAX-160×* FAX-250×* FAX-400×* FAX-630×* FAX-800×* FAX-1000×*
（*分別代表1，3，5，10，20，30）
RFB系列直回自封式磁性回油過濾器 濾芯型號：FBX-25×* FBX-40×* FBX-63×* FBX-100×* FBX-160×* FBX-250×* FBX-400×* FBX-630×* FBX-800×* FBX-1000×* FBX-1300×*
（*分別代表1，3，5，10，20，30）
SRFA系列雙筒微型直回式回油過濾器 濾芯型號：SFAX-25×* SFAX-40×* SFAX-63×* SFAX-100×* SFAX-160×* SFAX-250×* SFAX-400×* SFAX-630×* SFAX-800×*
（*分別代表1，3，5，10，20，30）
SRFB系列雙筒直回式回油過濾器 濾芯型號：SFBX-25×* SFBX-40×* SFBX-63×* SFBX-100×* SFBX-160×* SFBX-250×* SFBX-400×* SFBX-630×* SFBX-800×* SFBX-1000×* SFBX-1300×*
（*分別代表1，3，5，10，20，30）
SRLF系列雙筒回油管路過濾器 濾芯型號：SFX-60×* SFX-110×* SFX-160×* SFX-240×* SFX-330×* SFX-500×* SFX-660×* SFX-850×* SFX-950×* SFX-1300×*
（*分別代表1，3，5，10，20，30，40）
SZU-A，SQU-A，SWU-A，SXU-A系列雙筒回油過濾器 濾芯型號：STZX2-25×* STZX2-40×* STZX2-63×* STZX2-100×* STZX2-160×* STZX2-250×* STZX2-400×*
（*分別代表1，3，5，10，20，30，40）
SXU-A系列雙筒回油過濾器 濾芯型號：STXX-25×* STXX-40×* STXX-63×* STXX-100×* STXX-160×* STXX-250×* STXX-400×*
（*分別代表30，50）
SGF系列雙筒高壓過濾器 濾芯型號：PLFX-30×*
（*分別代表3，5，10，20）
