DN15 Y型過濾器

發布時間：2014-05-16 09:04:15 來源：未知

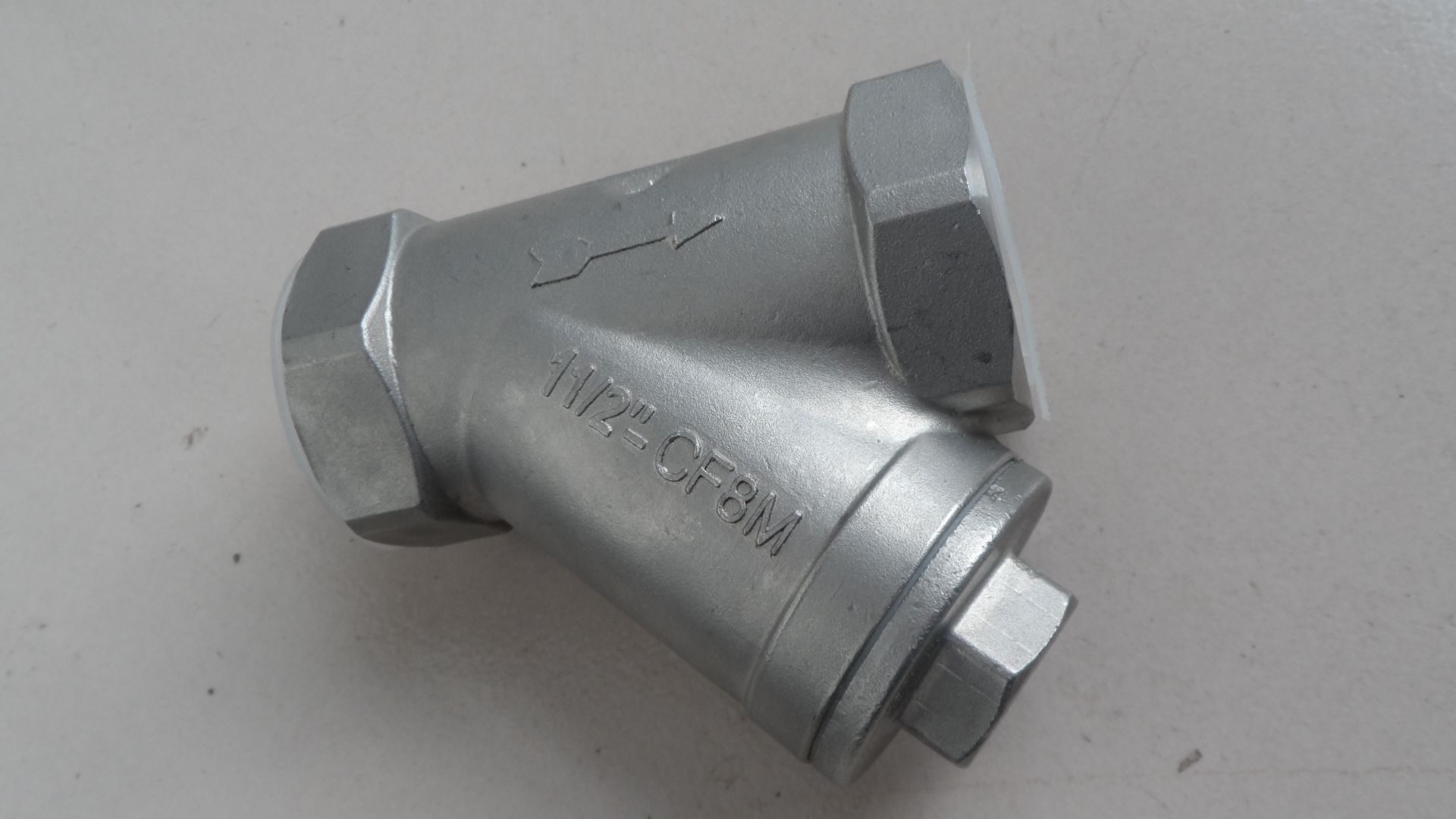

DN15 Y型過濾器概述：
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

DN15 Y型過濾器基本參數：

1、介質溫度：300(℃);
2、工作壓差：2KG;
3、材質：不銹鋼;
4、產品別名：Y型過濾器;
5、適用范圍：液體過濾;
6、連接形式：法蘭;
7、類型：直角式;
8、流動方向：?jiǎn)蜗?
9、適用介質：水;
10、壓力環境：常壓。

DN15 Y型過濾器連接方式如下：
GL41H法蘭連接；
GL11螺紋連接；
SLVY手搖刷式法蘭連接；
Y型（YSTFH）拉桿伸縮式法蘭連接；

殼體材質	碳鋼	不銹鋼
濾框?yàn)V網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
連接形式	法蘭連接、對焊連接、螺紋連接
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	0.6~5.0（150Lb~600Lb）
過濾精度（目/in）	10~300

DN	In	L	H	H1	有效過濾面積m2
15	1/2	125	70	150	0.00185
20	3/4	145	70	150	0.00281
25	1	160	80	160	0.00343
32		180	90	180	0.00486
40		200	100	240	0.00767
50	2	220	130	250	0.01160
65		260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	850	790	1480	0.52837
500	20	900	875	1650	0.65385

新鄉市華豫濾器有限公司專業生產吸油過濾器，回油過濾器，管路過濾器，雙筒過濾器，疊加過濾器，賀德克過濾器，磁性過濾器，袋式過濾器，Y型過濾器，籃式過濾器，PALL過濾器等各種過濾器，品種多多，歡迎您來電咨詢！
聯系人：李海洋電話：0373-3547866 13409212612
