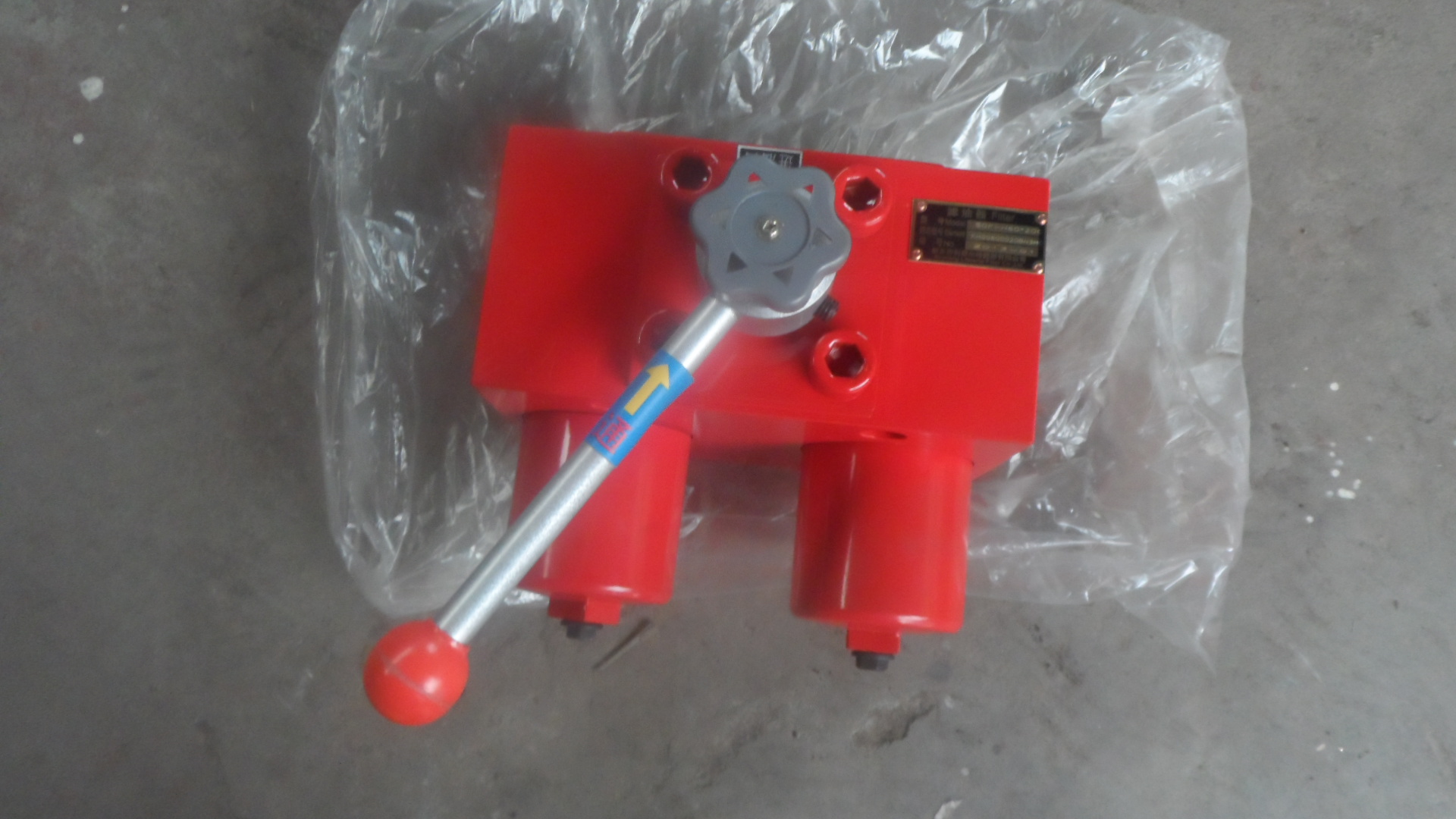

SGF-H500×※C雙筒高壓過濾器
發布時間：2014-05-16 09:12:29 來源：未知
SGF-H500×※C雙筒高壓過濾器說明：
SGF-H500×※C雙筒高壓過濾器可安裝在油泵出油口高壓管路上，用以保護控制元件及執行機構，特別是自動控制系統中，高精度的伺服元件及柱塞元件，可有效的防止污染避免故障，延長元件使用壽命。SGF-H500×※C雙筒高壓過濾器是由兩只筒過濾器、換向閥、旁通閥、發訊器、擴散器、等組成。它被安裝在油箱頂部，可在系統不停機的情況下更換更換濾芯，使用于連續工作的中壓液壓系統。
SGF-H500×※C雙筒高壓過濾器工作原理
雙筒高壓過濾器由換向閥、壓力平衡閥、旁通閥、污染堵塞發訊器及兩只濾筒等組成，可以實現在系統不停機的情況下更換濾芯。該過濾器可安裝在控制元件或執行元件前的高壓管路上，用以保護控制元件及執行機構。特別適用自動控制系統中高精度伺服元件及柱塞元件的保護，可有效控制污染，延長元件使用壽命。
工作時一只濾筒通油，另一只濾筒不通油備用。當工作濾筒的濾芯堵塞至壓差發訊器壓力指示值為0.5MPa時，發訊器發訊，此時應及時打開壓力平衡閥、轉動換向閥啟用備用濾筒（換向閥轉動到位后關閉壓力平衡閥）。再只需旋開螺塞放完被堵塞濾筒內的油液，再旋下筒體，就可更換已堵塞的濾芯。
SGF-H500×※C雙筒高壓過濾器用途：
雙筒過濾器主要安裝在液壓系統的回油管路上，各類液壓元件在工作過程中所產生的磨粒等各種污物可以通過設置回油管路油濾而被攔截，避免再次回到油箱、再次被液壓泵吸入.回油管路油濾的許可壓差，根據不同壓力級別，范圍在0.3～0.5MPa。精度根據油液污染度要求具體確定。在工作過程中，單筒過濾器濾芯堵塞到一定程度需清洗或更換濾芯時，要停止主機工作來更換濾芯，這樣不僅浪費時間更不能滿足主機連續工作需要，雙筒過濾器有效地解決了單筒過濾器這方面的缺陷，在不停機的情況下可清洗或更換濾芯來保證主機正常連續工作。當一只過濾器濾芯堵塞現而需要更換時，不必停止主機工作，只要打開壓力平衡閥并轉動換向閥，另一只過濾器即可參加工作，然后更換已堵塞的濾芯。
SGF雙筒高壓過濾器10~20μ
SGF-H30×※C
SGF-H60×※C
SGF-H110×※C
SGF-H160×※C
SGF-H240×※C
SGF-H330×※C
SGF-H500×※C
SGF-H660×※C
