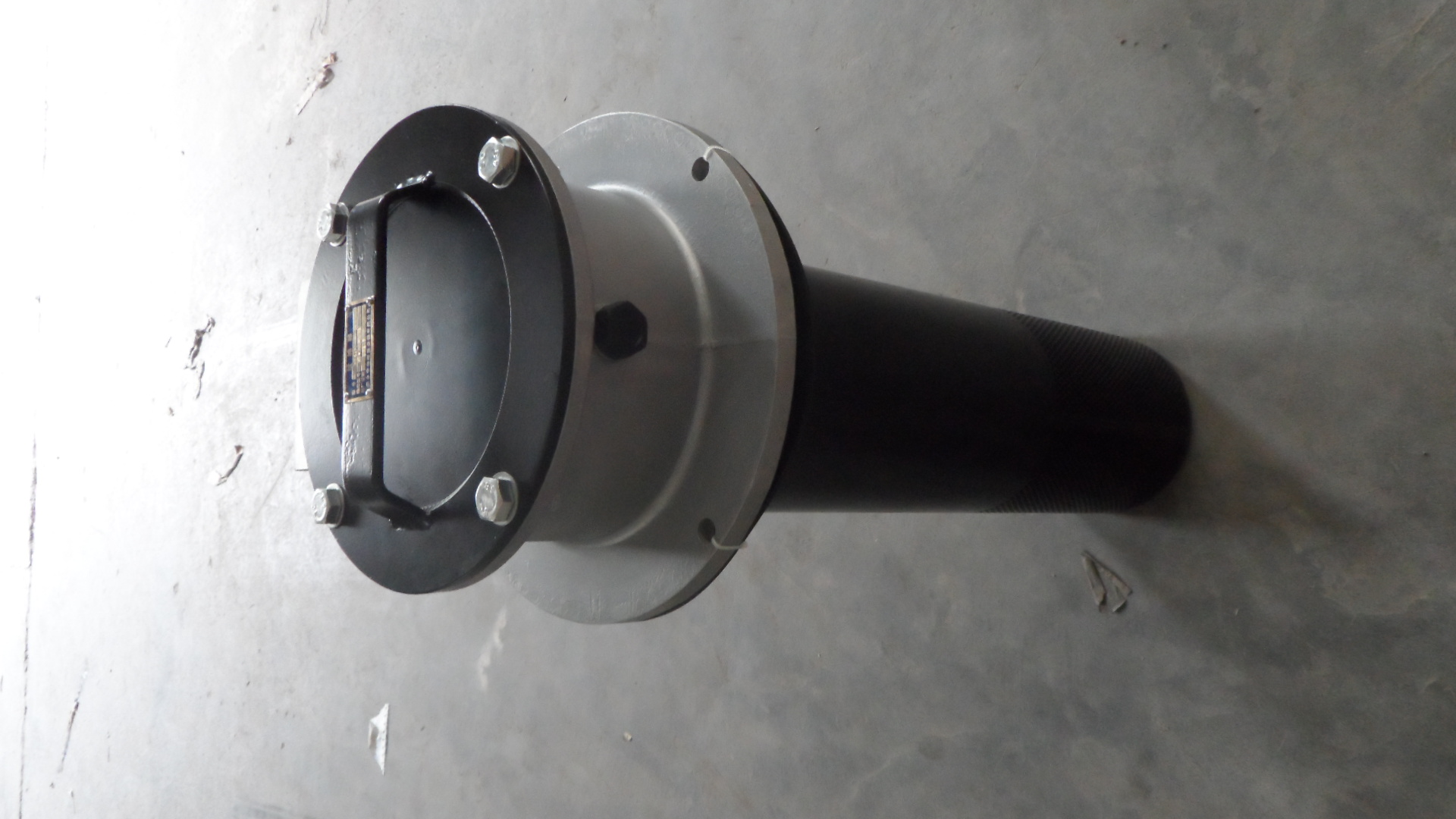

WY-A500×10Q2Y磁性過濾器

發布時間：2014-06-09 10:12:20 來源：未知

WY-A500×10Q2Y磁性過濾器介紹：
WY-A500×10Q2Y磁性過濾器是新鄉市華豫濾器有限公司參考國外先進技術資料及廣大用戶的具體要求而特殊設計的新產品，這些過濾器僅一小部分的濾頭連接部分露在油箱外，其余大部分都在油箱內部，從而簡化了系統管路，安裝方便，系統排列緊湊美觀。在結構上我們改進了原來管路回油過濾器的龐大結構，考慮到液壓系統內產生量多的還是鐵磁性污染物，所以在回油精過濾前，先經強磁鐵進行磁性過濾，然后再經二級精密過濾。 WY-A500×10Q2Y磁性過濾器設有濾芯污染堵塞發訊器和油路旁通閥，當回油壓力達到0．35NPa時，發訊器發出開關信號或報警，還可直接從發訊器的表盤上讀出回油壓力值，以提示操作人員及時更換濾芯，保證系統油液的清潔度。更換濾芯只需旋開過濾器端蓋即可。當回油壓力上升至0．4MPa時，過濾器內的旁通閥便自動卸荷，以避免回油壓力過高造成整個系統工作性能不良。
WY-A500×10Q2Y磁性過濾器常見的型號
WY-A磁性過濾器10~30μ
WY-A300×※QY/C
WY-A400×※QY/C
WY-A500×※QY/C
WY-A600×※QY/C
WY-A700×※QY/C
WY-A800×※QY/C
WY 濾芯10~30μ
WY-300×※Q
WY-400×※Q
WY-500×※Q
WY-600×※Q
WY-700×※Q
WY-800×※Q
WY-A500×10Q2Y磁性過濾器技術參數：

型號	公稱流量 (L/min)	公稱壓力MPa	過濾精度Filtr.(μm)	旁通閥開啟壓力By-(MPa)	永久磁鋼表面積(cm2)	尺寸（mm）											重量 (Kg)	濾芯型號
型號	公稱流量 (L/min)	公稱壓力MPa	過濾精度Filtr.(μm)	旁通閥開啟壓力By-(MPa)	永久磁鋼表面積(cm2)	H	h	a	b	c	d	e	f	g	k	r	重量 (Kg)	濾芯型號
GP-A300×*Q2C/Y	300	1.6	3 5 10 20 30	-	170	300	278										9	GP300×*Q2
GP-A400×*Q2C/Y	400					380	358										9.7	GP400×*Q2
GP-A500×*Q2C/Y	500					570	548										11.5	GP500×*Q2
GP-A600×*Q2 C/Y	600					590	568										11.8	GP600×*Q2
WY-A300×*Q2 C/Y	300			0.3		300	160	55	125	88.9	50.8	75	265	290	140	60	12	WY300×*Q2
WY-A400×*Q2 C/Y	400					410											13	WY400×*Q2
WY-A500×*Q2 C/Y	500					500											13.8	WY500×*Q2
WY-A600×*Q2 C/Y	600					550											15.7	WY600×*Q2
WY-A700×*Q2 C/Y	700					610											16.5	WY700×*Q2
WY-A800×*Q2 C/Y	800					716	136	50	116	90	50	50	283	310	183	50	-	WY800×*Q2

注：為過濾精度，若使用介質為水一乙二醇，帶發訊器，則過濾器型號為GP·BH-A400xQ2Y;WY·BH-A400xQ2Y;濾芯型號為：GP·BH400xQ2;WY·BH-A400x*Q2
