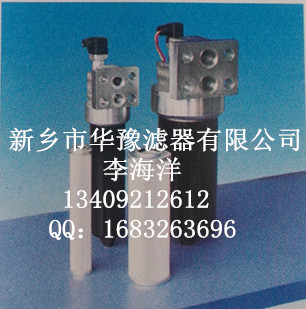

PHB950FD1H11壓力管路過濾器

發布時間：2014-06-18 09:55:56 來源：未知

PHB950FD1H11壓力管路過濾器
1        性能與用途  安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。   其結構與聯接形式便于和其他液壓元件集成裝配，可根據需要配置壓差發訊器及旁通閥。   濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。   上、下殼體采用高強度優質合金鋼加工成型，外型美觀。
2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max）：42MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa3  系列型譜
3  型號說明
     過濾器型號：     PHB    160   FD   1   H1   1

240

代號	流量（L/min）
060	060
110	110
160	160
240	240
420	420
660	660
950	950
1300	1300

代號	過濾材料及精度
FB	復合纖維
FT	復合纖維
FC	復合纖維
FD	復合纖維
FV	復合纖維
CD	木棉定型濾紙
CV	木棉定型濾紙
RC	不銹鋼燒結氈
RD	不銹鋼燒結氈
RV	不銹鋼燒結氈
MD	不銹鋼編織網
MV	不銹鋼編織網
MP	不銹鋼編織網
ME	不銹鋼編織網
MS	不銹鋼編織網

代號	旁通閥
0	無旁通閥
1	裝旁通閥

代號	發訊器類型
0	無壓差發訊器
S1	目視式壓差發訊器
H1	目/電式壓差發訊器

代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

代號	濾芯壓差MPa
無標記	2.1
1	21

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號 Type	殼體 Housing	濾芯 Filter element
型號 Type	殼體 Housing	FT	FC	FD	FV	CD	CV	RD	RV	MV	ME
PHB060...	0.46	1.68	1.01	0.71	0.49	0.42	0.31	0.40	0.32	0.54	0.27
PHB110...	0.91	1.84	1.11	0.78	0.54	0.46	0.34	0.44	0.36	0.59	0.30
PHB160...	1.34	1.67	1.00	0.71	0.49	0.42	0.30	0.40	0.32	0.53	0.27
PHB240...	0.67	1.29	0.78	0.55	0.38	0.32	0.24	0.31	0.25	0.41	0.21
PHB420...	1.12	1.42	0.85	0.60	0.42	0.35	0.26	0.34	0.27	0.45	0.23
PHB660...	1.65	1.37	0.82	0.58	0.40	0.34	0.25	0.33	0.26	0.44	0.22
PHB950...	1.32	1.73	1.04	0.73	0.51	0.43	0.31	0.42	0.33	0.55	0.28
PHB300...	1.89	1.48	0.89	0.63	0.44	0.37	0.27	0.36	0.29	0.47	0.24

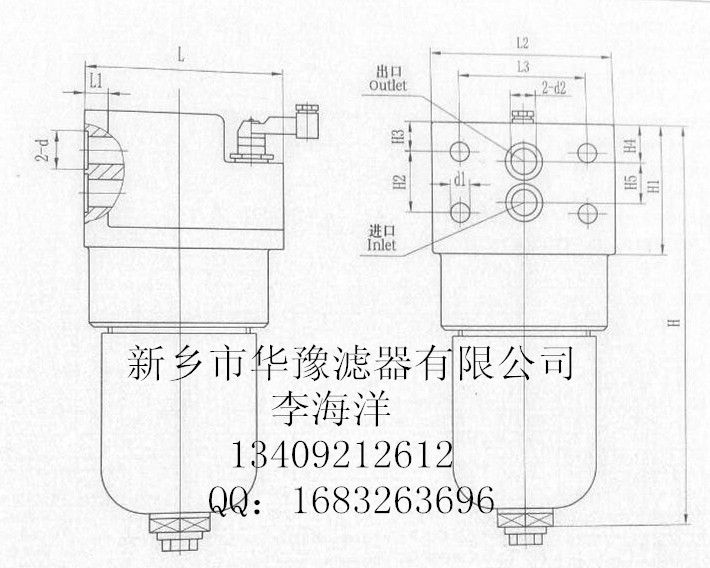

5.PHB壓力管路過濾器圖示尺寸

型號Type	L	L1	L2	L3	d	d1	d2	H	H1	H2	H3	H4	H5
PHB060...	102	20	91	62	φ29	φ18	φ19	216	77	45	17	25	35
PHB110...								276
PHB160...								366
PHB240...	154	30	30	95	φ42	φ23	φ32	328	110	60	26	31	52
PHB420...								418
PHB660...								568
PHB950...	184	40	40	140	φ61	φ27	φ51	627	149	86	25	41	67
