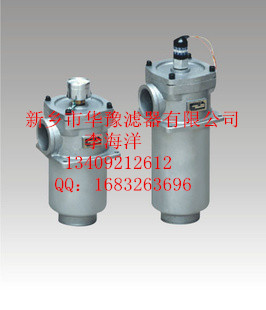

PHC3系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1  性能與用途
安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上、下殼體采用高強度優質合金鋼加工成型，外型美觀。
2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max）：42MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa3
3  型號說明
     過濾器型號：     PHC    330   FD   1   H2   1    B7
240

代號	流量（L/min）
330	330
500	500
600	600
900	900
1320	1320

代號	過濾材料及精度
FB	復合纖維β1（c）≥200
FT	復合纖維β3（c）≥200
FC	復合纖維β5（c）≥200
FD	復合纖維β10（c）≥200
FV	復合纖維β20（c）≥200
CD	木棉定型濾紙β10（c）≥2
CV	木棉定型濾紙β20（c）≥2
RD	不銹鋼燒結氈β10（c）≥100
RV	不銹鋼燒結氈β20（c）≥100
MD	不銹鋼編織網10μm
MV	不銹鋼編織網20μm
MP	不銹鋼編織網30μm
ME	不銹鋼編織網40μm
MS	不銹鋼編織網60μm

代號	旁通閥
0	無旁通閥
1	裝旁通閥

代號	發訊器類型
0	無壓差發訊器
S1	目視式壓差發訊器
H1	目/電式壓差發訊器

代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

代號	濾芯壓差MPa
B7	G1 1/2
F	2 SAE 6000PSI

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號 Type	殼體 Housing	濾芯 Filter element
型號 Type	殼體 Housing	FT	FC	FD	FV	CD	CV	RD	RV	MV	ME
PHC330...	0.46	1.40	0.84	0.59	0.41	0.35	0.25	0.34	0.27	0.45	0.23
PHC500...	0.61	0.61	0.81	0.57	0.40	0.33	0.24	0.32	0.26	0.43	0.22
PHC660...	0.88	0.88	0.81	0.57	0.40	0.33	0.24	0.32	0.26	0.43	0.22
PHC990...	1.33	1.37	0.83	0.58	0.41	0.34	0.25	0.33	0.27	0.44	0.22
PHC1320...	1.73	1.35	0.81	0.57	0.40	0.33	0.24	0.32	0.26	0.43	0.22

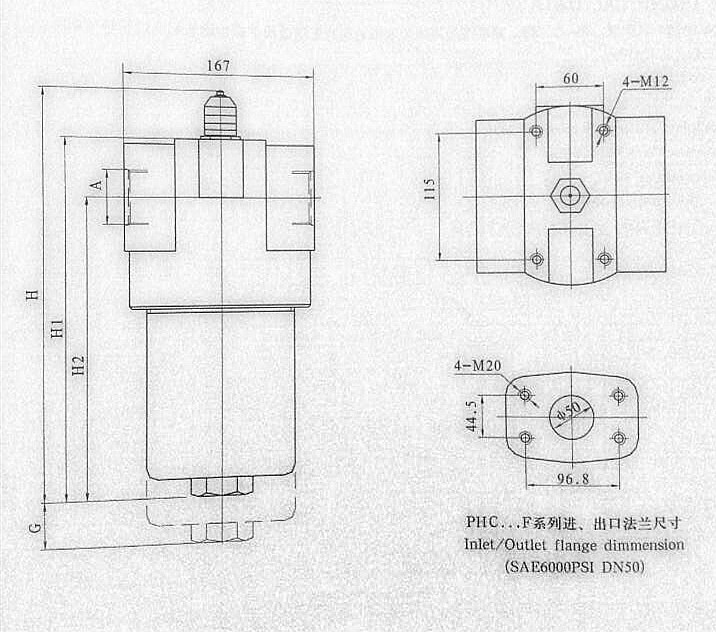

壓力管路過濾器圖紙尺寸

型號Type	A	H		H1	H2		G
PHC330...	G1 1/2 (法蘭連接時Ф50)	349	309			257		100
PHC500...		442	402			350
PHC660...		518	478			426
PHC990...		668	628			576
PHC1320...		834	794			742

圖示尺寸
