PMA030FT1H21B5壓力管路過濾器

發布時間：2014-06-21 09:12:13 來源：未知

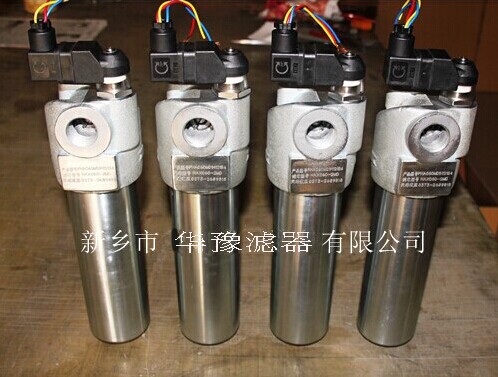

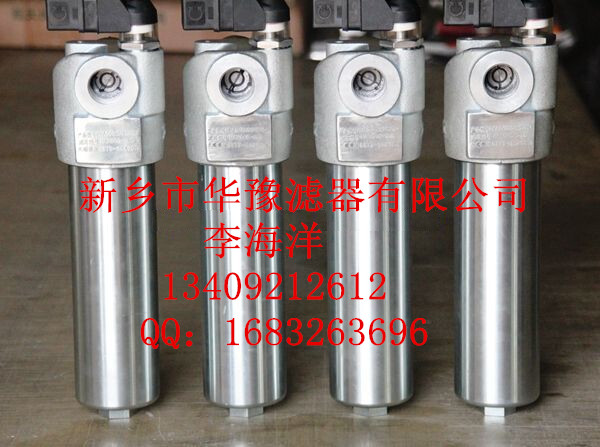

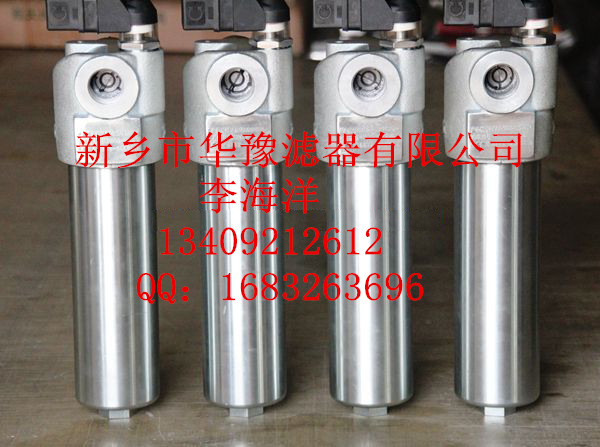

PMA系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1  性能與用途
安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上、下殼體采用高強度優質合金鋼加工成型，外型美觀。
2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max）：11MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa

3  型號說明
     過濾器型號：     PMA    160   FT   1   H2   1    B5
160

代號	流量（L/min）
030	030
060	060
110	110
160	160

代號	過濾材料及精度
FT	復合纖維β3（c）≥200
FC	復合纖維β5（c）≥200
FD	復合纖維β10（c）≥200
FV	復合纖維β20（c）≥200
CD	木棉定型濾紙β10（c）≥2
CV	木棉定型濾紙β20（c）≥2
RC	不銹鋼燒結氈β10（c）≥100
RD	不銹鋼燒結氈β10（c）≥100
RV	不銹鋼燒結氈β20（c）≥100
MD	不銹鋼編織網10μm
MV	不銹鋼編織網20μm
MN	不銹鋼編織網50μm
ME	不銹鋼編織網40μm
MS	不銹鋼編織網60μm
MCD	不銹鋼編織網100μm

代號	旁通閥
0	無旁通閥
1	裝旁通閥

代號		發訊器類型
0		無壓差發訊器
S2		目視式壓差發訊器
H2		目/電式壓差發訊器
1代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

流量	代號	濾芯壓差MPa
030 060	B3	G1/2
	N3	NPT1/2
	M3	M22×1.5
330 420 660	B5	G1
	N5	NPT1
	M5	M33×2

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號 Type	殼體 Housing	濾芯 Filter element
型號 Type	殼體 Housing	FT	FC	FD	FV	CD	CV	RD	RV	MV	ME
PMA030...	0.38	1.45	0.87	0.62	0.43	0.36	0.26	0.35	0.28	0.46	0.24
PMA060...	0.73	1.42	0.85	0.60	0.42	0.35	0.26	0.34	0.27	0.45	0.23
PMA110...	0.35	1.90	1.14	0.81	0.56	0.47	0.35	0.46	0.37	0.60	0.31
PMA030...	0.64	1.82	1.09	0.77	0.54	0.45	0.33	0.44	0.35	0.58	0.30

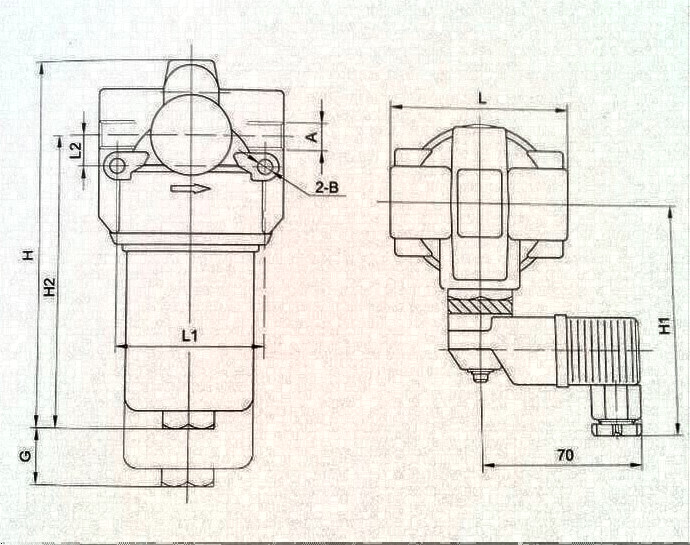

5 圖示尺寸

型號Type	A	H		H1	H2		L			L1		L2		B		G	重量（kg）
PHB030...	G1/2 NPT1/2 M22×1.5	157	133			129		76	64		17		Ф6.5		60			0.65
PHB060...		244	133			216												0.85
PHB110...	G1 NPT1 M33×2	242	140			184		115	95		25		Ф8.5					1.1
PHB160...		298	140			240												1.3
