PLA060FVR11N3壓力管路過濾器
發布時間：2014-06-21 10:33:50 來源：未知
PLA系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1 性能與用途
安裝于液壓系統壓力管路或吸油、回油管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上殼體采用鋁合金壓鑄成型，下殼體采用拉伸件，重量輕、結構精巧，外型美觀。
2 技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力：1MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.15MPa
旁通閥開啟壓差：0.03MPa
3 型號說明
過濾器型號： PLA 330 FV R1 1 N6
330
|
代號 |
流量（L/min） |
|
030 |
030 |
|
060 |
060 |
|
160 |
160 |
|
240 |
240 |
|
330 |
330 |
|
660 |
660 |
Ft
|
代號 |
過濾材料及精度 |
|
FT |
復合纖維β3（c）≥200 |
|
FC |
復合纖維β5（c）≥200 |
|
FD |
復合纖維β10（c）≥200 |
|
FV |
復合纖維β20（c）≥200 |
|
CD |
木棉定型濾紙β10（c）≥2 |
|
CV |
木棉定型濾紙β20（c）≥2 |
|
CP |
木棉定型濾紙β30（c）≥2 |
|
CE |
木棉定型濾紙β40（c）≥2 |
|
MD |
不銹鋼編織網10μm |
|
MV |
不銹鋼編織網20μm |
|
MP |
不銹鋼編織網30μm |
|
ME |
不銹鋼編織網40μm |
|
MN |
不銹鋼編織網50μm |
|
MS |
不銹鋼編織網60μm |
H2
|
代號 |
發訊器類型 |
|
0 |
無發訊器壓力表 |
|
R1 |
壓力表 |
|
R3 |
交流壓力開關 |
|
R4 |
直流壓力開關 |
|
V1 |
真空表 |
|
V2 |
真空開關 |
|
1代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
B5
|
流量 |
代號 |
接口尺寸 |
|
030 |
B2 |
G3/8 |
|
N2 |
NPT3/8 |
|
M3 |
M18×1.5 |
|
060 |
B4 |
G1/2 |
|
N4 |
NPT1/2 |
|
M4 |
M22×1.5 |
|
160 |
B4 |
G3/4 |
|
N4 |
NPT3/4 |
|
M4 |
M27×2 |
|
240 |
B5 |
G1 |
|
N5 |
NPT1 |
|
M5 |
M33×2 |
|
330 |
B6 |
G1 1/4 |
|
N6 |
NPT1 1/4 |
|
M6 |
M42×2 |
|
660 |
B7 |
G1 1/2 |
|
N7 |
NPT1 1/2 |
|
M7 |
M48×2 |
4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)
型 號
Type |
殼 體
Housing |
濾 芯 Filter element |
|
FT |
FC |
FD |
FV |
CD |
CV |
RD |
RV |
MV |
ME |
|
PLA030... |
0.43 |
0.52 |
0.31 |
0.22 |
0.15 |
0.13 |
0.10 |
0.13 |
0.10 |
0.17 |
0.09 |
|
PLA060... |
0.48 |
1.04 |
0.63 |
0.44 |
0.31 |
0.26 |
0.19 |
0.25 |
0.20 |
0.33 |
0.17 |
|
PLA160... |
0.42 |
1.80 |
1.08 |
0.76 |
0.53 |
0.45 |
0.33 |
0.43 |
0.35 |
0.57 |
0.29 |
|
PLA240... |
0.46 |
1.57 |
0.94 |
0.67 |
0.46 |
0.39 |
0.29 |
0.38 |
0.30 |
0.50 |
0.26 |
|
PLA330... |
0.43 |
1.14 |
0.68 |
0.48 |
0.33 |
0.28 |
0.21 |
0.27 |
0.22 |
0.36 |
0.19 |
|
PLA660... |
0.48 |
1.58 |
0.95 |
0.67 |
0.47 |
0.39 |
0.29 |
0.38 |
0.30 |
0.50 |
0.26 |

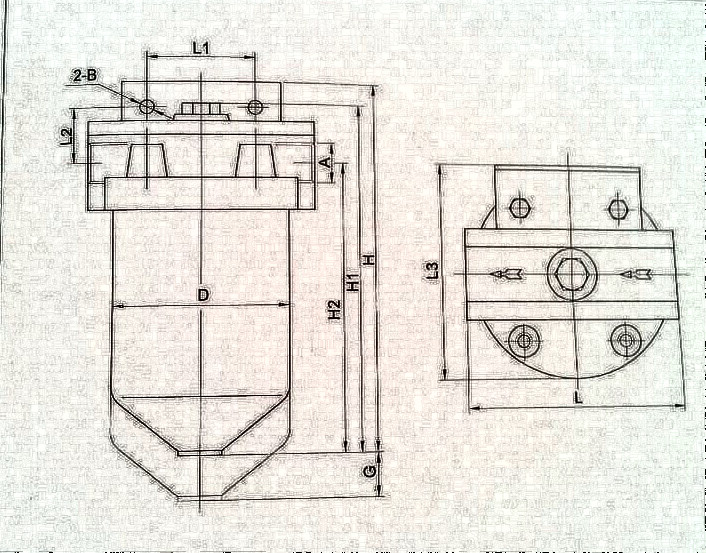

5、圖示尺寸
|
型號Type |
A |
H |
H1 |
H2 |
L |
L1 |
L2 |
L2 |
B |
D |
G |
重量Weight(kg) |
|
PLA030... |
G3/8 NPT3/8 M18×1.5 |
170 |
163 |
132 |
105 |
50 |
26 |
95 |
φ6.5 |
φ81 |
20 |
1.0 |
|
PLA060... |
G1/2 NPT1/2 M32×1.5 |
1.0 |
|
PLA160... |
G3/4 NPT3/4 M27×2 |
245 |
243 |
206 |
140 |
100 |
24 |
135 |
φ8.5 |
φ114 |
25 |
2.0 |
|
PLA240... |
G1 NPT1 M33×2 |
285 |
283 |
246 |
2.5 |
|
PLA330... |
G1/4 NTP1/4 M42×2 |
290 |
285 |
240 |
178 |
150 |
28 |
185 |
φ10.5 |
φ115 |
25 |
6.0 |
|
PLA660... |
G1/2 NTP1/2 M48×2 |
345 |
340 |
295 |
6.5
|
