PSD110CDV11B6自封式吸油過濾器
發布時間：2014-07-01 11:48:44 來源：未知

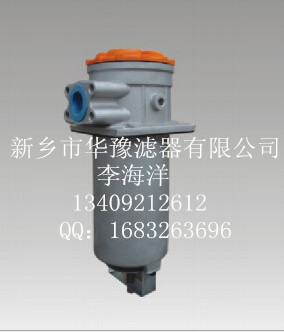

PSD系列自封式吸油過濾器
1 自封式吸油過濾器性能與用途
用于吸油過濾，安裝于油箱頂面、底面或側面，且吸油口必須安裝在油箱液面以下。
裝有自封止回閥，在更換濾芯時，油箱里的工作介質不會外流，還可以根據需要裝配真空表、真空開關等發訊裝置。
殼體采用鋁合金材料，外形美觀。
2 技術參數
工作介質：礦物油、乳化液、水-乙二醇、磷酸酯液壓液（木棉定型濾紙僅適用于礦物油）
工作溫度：-25～110℃
真空開關發訊壓力：0.03MPa
3系列型譜
過濾器型號： PSD 70 CD V1 1 B6
160
|
代號 |
流量（L/min） |
|
070 |
070 |
|
120 |
120 |
FD
|
代號 |
過濾材料及精度 |
|
FD |
復合纖維β10（c）≥200 |
|
FV |
復合纖維β20（c）≥200 |
|
CD |
木棉定型濾紙β10（c）≥2 |
|
CV |
木棉定型濾紙β20（c）≥2 |
V1
|
代號 |
發訊器類型 |
|
0 |
無發訊器 |
|
V1 |
真空表 |
|
V3 |
真空開關 |
1
|
代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
R1
|
代號 |
發訊器類型 |
|
B5 |
G1 |
|
N5 |
NPT1 |
|
B6 |
G1 1/4 |
|
N6 |
NPT1 1/4 |

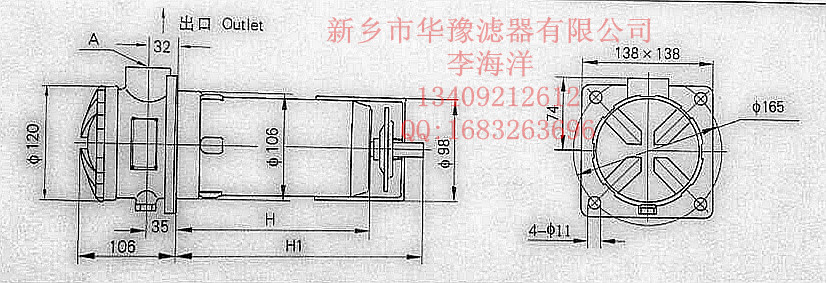

4.圖示尺寸
|
型號 |
A |
H |
H1 |
重量(Kg) |
|
PSD70... |
G1 NPT1 |
198 |
256 |
2.2 |
|
PSD110... |
G1 1/4 NPT1 1/4 |
305 |
363 |
3.3
|
