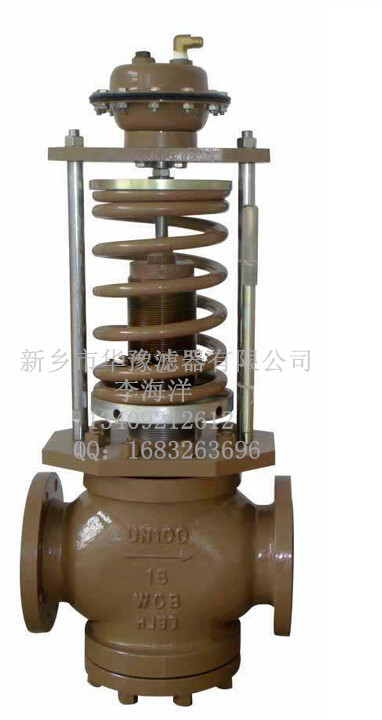

ZZYP型自動式壓力調節閥

發布時間：2014-07-08 10:10:03 來源：未知

ZZYP型自動式壓力調節閥詳細介紹：
■概述

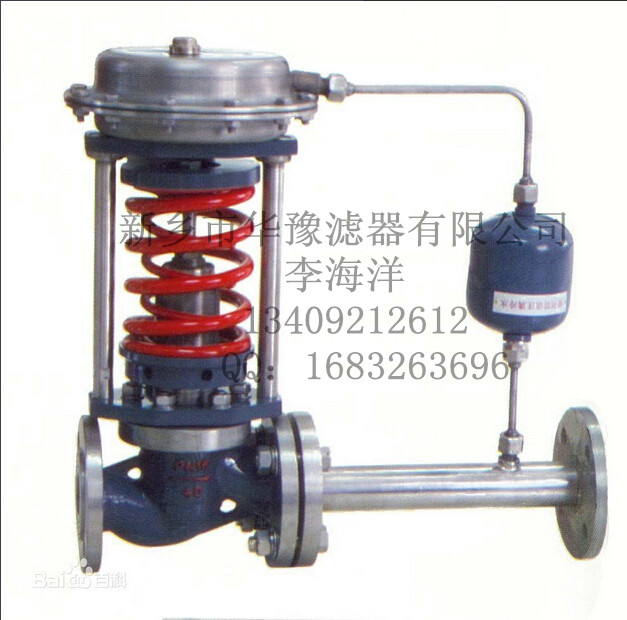

   ZZYP型自力式壓力調節閥(簡稱差壓閥)，ZZV型自力式氮封(微壓)調節閥(簡稱微壓閥)，ZZCP型自力式差壓調節閥(簡稱差壓閥)，華豫濾器生產該系列產品是不需要外加能源的，主要是利用被調介質的本身能量從而來實現自動調節的執行器產品。
   ZZYP調壓閥最大特點是能在無電、無氣的場所工作，節約了能源、壓力設定值在運行中可隨意調整。動作靈敏，密封性能好，因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造等工業設備中氣體、液體、蒸汽介質的減壓、穩壓(閥后調節)或泄壓、穩壓(閥前調節)的自動控制。
   ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。ZZCN-10型差壓閥，采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的產品。該產品適用于各種工業爐燃系統控制兩種燃料氣混合比流量或用于氫冷發電機組密封油系統中，同時，還可用于各種工業氣體的減壓、穩定或泄壓的自動控制。

ZZV型微壓閥，采用平衡單座閥，在運行中可任意對設定值進行調整等特點。因而適用于各種工業爐燃系
統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
■主要技術參數及性能指標
1、ZZYP主要參數、性能指標

公稱通徑DN(mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程(mm)	8		10		14	20		25	40		5	60	70
壓力分段范圍(KPa)	15～50、40～80、60～100、80～140、120～180、160～200、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、 540～620、600～700、680～800、780～900、880～1000
流量特性	快開
調節精度(％)	±5
使用溫度(℃)	≤350
允許泄漏量(L／h)	10-4×閥額定容量
減壓比（閥前壓力/閥后壓力）	最大30、最小1.25

■主要零件材料
閥體：ZG230-450、ZGlCrl8Ni9Ti、ZGCrl8Ni12Mo2Ti
閥芯：1Crl8Ni9Ti、Crl8Ni12Mo2Ti
閥桿：1Crl8Ni9Ti、Crl8Ni12Mo2Ti
閥座：1Crl8Ni9Ti、Crl8Ni12Mo2Ti
橡膠膜片：丁腈、乙炳、氟、耐油橡膠

■ZZCP/N、ZZV主要參數、性能指標

公稱通徑DN(mm)		20	25	32	40	50	65	80	100
額定流量系數(kV)	單座	8	7 1	20	32	50	80	100	160
	雙座(ZZCN					53	83
額定行程(mm)		6	8		10		15		20
調節精度(％)		±10
公稱壓力 PN(MPa)	單座	0.1 1.0
	雙座(ZZCN)	0.10
介質溫度(℃)		480
允許泄漏量(L／h)	單座	10-4×閥額定容量
	雙座(ZZCN：	5x10-×閥額定容量
壓力調節范圍(kpa)		0.5～5.5、5～10、9～14、13～19、 18～24、22～28、26～33、31～38

■外形尺寸
1、ZZCP/N、ZZV外形尺寸及重量

公稱通徑DN		20	25	32	40	50	65	80	100	150
ΦA		308	394	308	394	308	394	394	394	394
ZZV	H	378	460	370	445	460	490	490	510	720
ZZV	L	150	160	180	200	230	290	310	350	480
ZZCP/N	H	378	465	365	445	455	490	490	510
ZZCP/N	L	150	160	180	200	230 222	290 222	310	350
重量	kg	12	13	15	17	20	28	38	45	56
信號接頭螺紋		M16X1.5

2、ZZYP-16B/K外形尺寸及法蘭尺寸

DN	25	32	40	50	65	80	100	125	150
H1	450	450	450	470	480	500	600	750	820
H2	60	70	75	80	90	105	120	140	150
L	160	180	200	230	290	310	350	400	480
L1	200	250	320	400	520	640	700	800	900
D	115	140	150	165	185	200	220	250	285
D1	85	100	110	125	145	160	180	210	340
D2	65	76	84	99	118	132	156	184	211
b	16	18		20			22		24

注：本產品法蘭連接尺寸按GB91 73-88標準，結構長度尺寸按GBl221-89標準。
