重力式多閥過濾器

發布時間：2014-07-18 09:58:42 來源：未知

重力式多閥過濾器
重力式多閥過濾器是新鄉市華豫濾器有限公司專業生產的過濾器，專業生產管式過濾器，藍式過濾器等。
一.主要參數
平均濾速：10m/h,進水SS≤20mg/l,出水SS≤3mg/l，平均反沖洗強度14-15L/S·m2,反沖洗時間：5min，濾料層高：700mm,承托層高300 mm.
二、工作原理
鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。設備電配冰箱、過濾器、V型進出水水管、排水箱等組裝成一體、結構緊湊。
　　原水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池，濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。
　　當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作，應而無需象其它過濾器那樣，必須設置反沖洗水泵和反沖洗水塔。

鋼過濾器的規格與參數：

每駔含兩座，兩座合建，方形，整體運輸，期終水頭損失1700毫米
規格表達式	每組名義產水量及凈過濾面積（m3/h.組）/（m2）	鋼過濾器本體的長×寬×高（mm×mm×mm）	充水運行時的重量（噸/組）	每組鋼濾器需裝填濾料的體積和重量（以石英砂計）（M3/T）	反沖洗時排水流量（強度按15L/M2.S 并繼續進水工況）（升/秒）
CBL20-II-1700	20/2.13	2000×1100×4340	16.2	2.07/3.62	18.75
CBL30-II-1700	30/3.19	2000×1630×4402	23.1	3.09/5.42	28.03
CBL40-II-1700	40/4.24	2165×2000×4442	29.9	4.11/7.20	37.40
CBL50-II-1700	50/5.33	2710×2000×4442	36.5	5.17/9.05	46.88
CBL60-II-1700	60/6.39	2600×2500×4502	44.2	6.20/10.85	56.25
CBL80-II-1700	80/8.50	3600×2900×4547	58.8	8.25/14.43	75.00
CBL100-II-1700	100/10.52	2100×2600×4512	37.7	10.20/17.86	93.90
CBL125-II-1700	125/13.13	2255×3000×4558	46.4	12.74/22.29	116.98
CBL150-II-1700	150/15.67	2705×3000×4558	54.7	15.20/26.60	139.53
CBL175-II-1700	175/18.40	3160×3000×4558	63.3	17.85/31.23	163.50

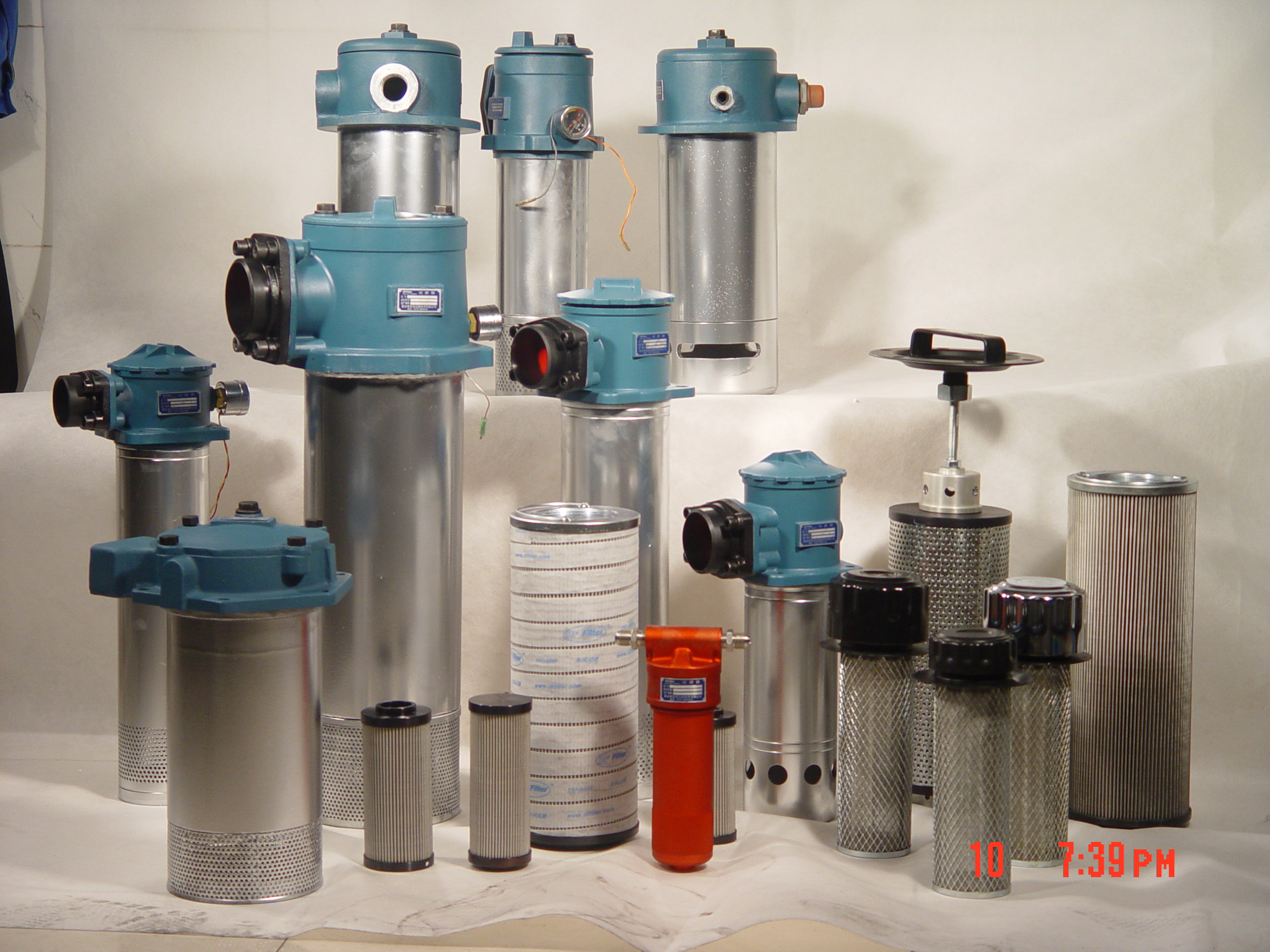

新鄉市華豫濾器有限公司專業生產回油過濾器，雙筒過濾器，管式過濾器等。如有需要請及時與我們聯系，李海洋 13409212612。
