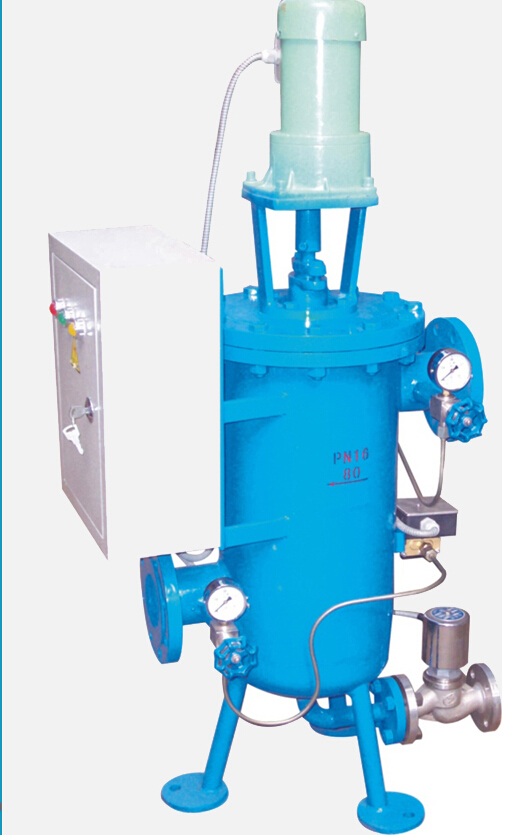

自動排污過濾器SZC型

發布時間：2014-07-28 09:30:14 來源：未知

自動排污過濾器SZC型

分類：
1.(直通式)自動排污過濾器(SZC-1型)
2.(直角式)自動排污過濾器(SZC-2型)
工作原理：
管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污。
①在排污前先把過濾器前閥門，關小流量，進行排污，
②排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。

主要技術參數：

型號 Model	SZC	環境溫度 Ambient Temperature	CS:-30℃～+350℃ SS:-80℃～+480℃
規格 Size	DN32～500 GB81～59 PN 0.6～5.0 FF RF	螺帽螺栓 Bolt/Nut	20# 304 304L 316 316L
殼體材質 Body	A3 304 304L 316 316L H62 襯里	連接方式 Jonit Type	法蘭連接對焊連接螺紋連接 Flange ButtWelding Threaded
過濾精度 Pore size	10～300(目/in)	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
密封墊片 Diaphragm(P/V)	丁晴橡膠聚四氟乙烯金屬墊片 NBR PTFE Metal Gasket	設計檢測標準 Manufacture Inspection	GB150-98 HGJ532-91
濾芯材質 Element	304 304L 316 316L	外表Coating	CS:Paint SS:No Paint

規格尺寸：
(直通式)自動排污過濾器 SZC-1型

型號 Model	L	A	B	C	D
SZC-1-40	250	180	63	90	15*
SZC-1-50	255	185	70	100	15*
SZC-1-65	270	190	83	120	20*
SZC-1-80	320	225	96	140	25*
SZC-1-100	350	250	128	180	32*
SZC-1-125	430	320	162	200	40
SZC-1-150	525	380	189	230	50
SZC-1-200	700	520	220	280	65
SZC-1-250	875	660	255	330	80
SZC-1-300	1050	790	294	380	100
SZC-1-350	1200	885	330	450	125
SZC-1-400	1400	1040	377	480	150
SZC-1-450	1550	1145	420	500	150
SZC-1-500	1700	1250	462	580	150
SZC-1-600	2000	1460	537	650	200
SZC-1-700	2280	1720	607	700	200
SZC-1-800	2500	1900	685	820	200
SZC-1-900	2800	2180	785	880	200
SZC-1-1000	3120	2470	860	920	250
SZC-1-1100	3450	2780	915	960	250
SZC-1-1200	3700	3000	965	1040	250
SZC-1-1500	4470	3650	1220	1400	250

(直角式)自動排污過濾器 SZC-2型

型號	L	A	B	C	D	排污口 (DN)
SZC-2-40	320	170	100	226	80	15 *
SZC-2-50	350	185	110	244	90	15 *
SZC-2-65	380	200	120	270	100	20 *
SZC-2-80	445	230	140	310	120	25 *
SZC-2-100	536	265	160	365	160	32 *
SZC-2-125	624	315	190	440	180	40
SZC-2-150	728	375	220	520	220	50
SZC-2-200	884	500	280	670	260	65
SZC-2-250	1120	625	320	830	310	80
SZC-2-300	1310	750	360	1000	340	100
SZC-2-350	1514	875	420	1180	380	125
SZC-2-400	1730	1000	417	1350	420	150
SZC-2-450	1896	1125	510	1500	450	150
SZC-2-500	2080	1250	550	1680	520	150
SZC-2-600	2490	1500	650	2000	560	200
SZC-2-700	2680	1600	680	2150	640	200
SZC-2-800	2880	1750	700	2300	760	200
SZC-2-900	3150	1850	820	2480	820	200
SZC-2-1000	3370	2000	920	2675	900	250
SZC-2-1200	3610	2100	1000	1900	960	250
SZC-2-1400	3850	2250	1150	3050	1040	250
SZC-2-1500	4700	2800	1400	3800	1400	250
