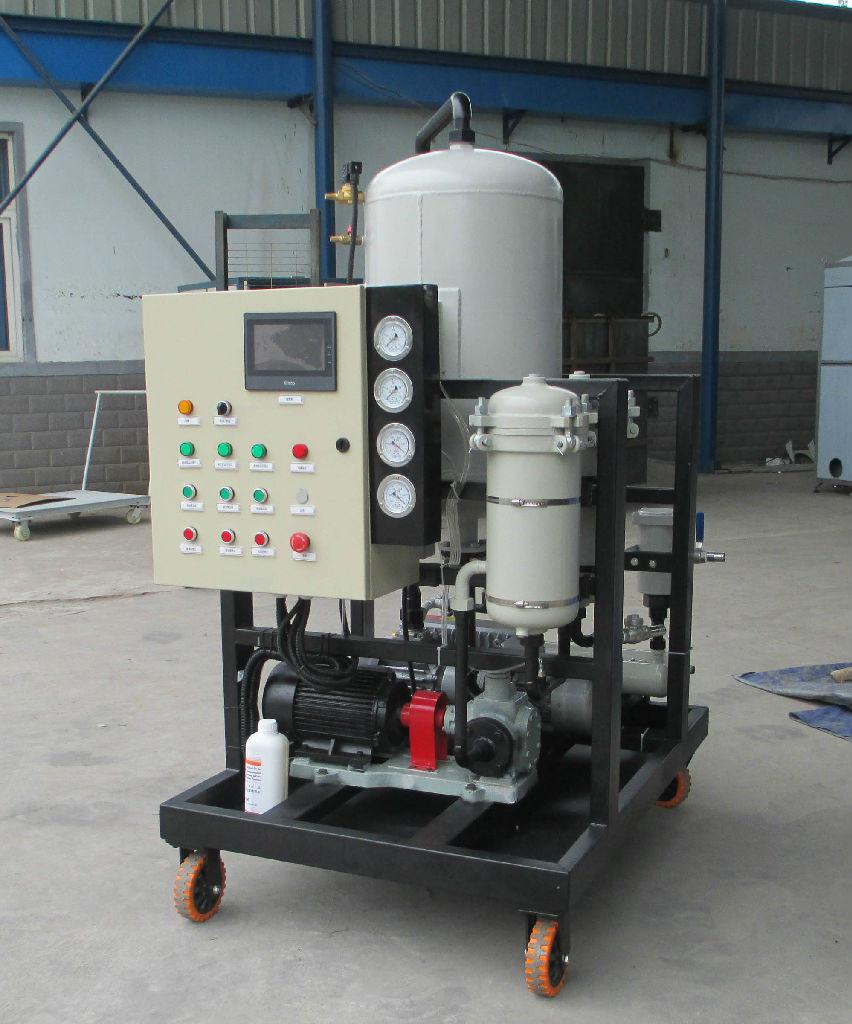

真 空 脫 水 濾 油 機

真 空 脫 水 濾 油 機產品應用
　　●汽輪機油及變壓器油的凈化
　　●液壓潤滑系統油的除水及除雜質過濾
　　●接入液壓潤滑系統全面提高系統的清潔度
　　●各類油品的再生凈化
工作原理
    不同的液態有著不同的飽和蒸汽壓。在70℃的溫度下，水大約3*10³Pa壓力下開始沸騰，而油則在5Pa的低壓下才能沸騰。在相同的溫度下，有的飽和蒸汽壓比水低的多。因此，通過抽真空將油液液面的壓力降低到水的飽和蒸汽壓以下時，則油液中的水將發生劇烈的氣化，并以蒸汽的形式從油中溢出。通過真空的吸力，油液從頂部進入真空罐內并通過噴嘴噴淋而下，油液中的水分在真空室內氣化并被真空泵抽出，除水后的油液從底部排出。在真空室的中部填有親油材料，使噴淋下來的油液分散在填充材料表面而形成很薄的油膜，以增大氣液兩相界面面積，并延長油液在氣相空間中停留的時間。真空除水的效果主要與工作真空度與油液溫度有關。真空度越低，溫度越高，除水效果越好。油溫一般為60℃左右，溫度過高將加速油液的氧化。對于液壓油，真空度一般在600-700Pa，可使油中的含水量降至真100ppm以下，對于變壓器絕緣油，可采用更高的真空度，含水量可降至10ppm。真空脫水能夠有效去除油液中各種狀態的水，并能除去油液中的空氣和各種揮發性物質。
性能特點
真空系統：
    由真空罐、真空泵、冷凝罐、積液罐、補氣系統組成。采用優化結構設計，極大地增加了油液在真空系統中的表面積，并最大限度地延長了油液在真空系統中的行程。使油中的水分和氣體得到充分溢出。 本機采用先進的消沫系統，使濾油機在工作時絕不會出現同類產品普遍出現的噴油現象。
過濾系統：
    采用三級過濾，吸油口粗過濾器保護油泵，并延長主過濾器的使用壽命。泵后設有兩級精過濾器，使油液快速達到很高的清潔度。濾材采用特種漸變孔徑玻璃纖維材料，可分層過濾不同粒徑的顆粒，極大地提高了濾芯的使用壽命。具有完善的濾芯結構，可有效降低濾材的表面流速，獲得穩定的過濾精度。
加熱系統：
    采用分段逐級加熱，表面熱負荷小于1.0W/cm2，不會過熱引起油液變質。油溫可在0～100℃任意調節，自動控制，并設有保護裝置，當進油量過少時自動停止工作，避免干燒引起加熱器的損壞。
自動控制系統：
    本機采用變頻器、液位變送器、溫度傳感儀、真空度傳感儀等一系列自動控制儀表采集設備運行的各種信息，交由中心處理器進行處理，自動控制整臺設備的運行并監視設備的運行狀況。本機帶有各種保護裝置（過載保護、過壓保護、相序保護、異常運行停機保護），可確保設備安全運行。
整機結構：
    整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。
有移動式、固定式、全封閉式、車載式等多種型號可供選擇。
備 注
    采用PLC自動控制系統，三級過濾，一級真空脫水

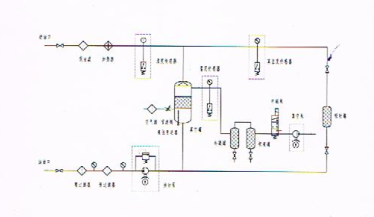

原理圖
技術參數


型號 ZLYC-25-*/** ZLYC-50-*/** ZLYC-100-*/** ZLYC-150-*/** ZLYC-200-*/**
額定流量 0.6L/min
額定壓力 ≤0.6Mpa
額定真空度 -0.080～-0.095Mpa
濾后含水量 ≤0.2%
粗濾精度 100μm
1級精濾精度 10、20μm
2級精濾精度 3、5μm
濾芯壓差更換 0.2Mpa
電壓 AC380V、50HZ
總功率 18 36 65 65 135
重量 360 680 840 960 1500
外形尺寸 12500*920*1600 1500*1060*1800 1600*1080*2100 1800*1200*2200 2000*1200*2200
