雙筒過濾器

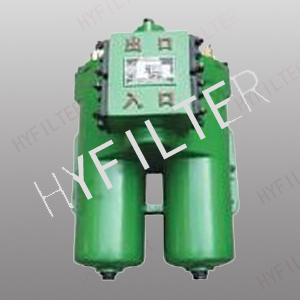

SPL網片式雙筒過濾器

發布時間：2013-11-30 16:24:35 來源：未知

SPL、DPL型網片式濾油器　　　　　　　　　　　　　　　　　　　　　　　　
一、概述
　　SPL、DPL型網片式濾油器適用于各種型號的船用和陸用柴油機的潤滑油、燃油和其他潤滑系統的過濾以及應用于石油、電力、化工等行業。
　　網片式油濾器分為SPL雙筒系列和DPL單筒系列，該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

二、技術參數

型號		公稱通徑	額定流量	濾片尺寸mm
雙筒系列	單筒系列	公稱通徑	額定流量	內徑	外徑
SPL15	-	15	2	20	40
SPL25	DPL25	25	5	30	65
SPL32	-	32	8	30	65
SPL40	DPL40	40	12	45	90
SPL50	-	50	20	60	125
SPL65	DPL65	65	30	60	125
SPL80	DPL80	80	50	70	155
SPL100	-	-	80	70	155
SPL125	-	125	120	90	175
SPL150	DPL150	150	180
SPL200	DPL200	200	320

注：① 最高工作溫度不大于95℃; ② 最高工作壓力不大于0.8MPa;
　　③ 濾芯清洗壓降不大于0.15MPa; ④ 根據用戶使用場合, 有不銹鋼殼體。
三、外形尺寸
◆ SPL網片式油濾器外形尺寸

公稱通徑	安裝形式		外形尺寸							拆裝濾芯距離		管路連接尺寸
												螺紋連接			法蘭連接
DN	C		H		B			L		H1		DW			D			D1			n		d
15	C		328		180			196		260		M30×2			-			-			-		-
25	D		315		232			230		270		-			-			-			-		-
	C				207			260
32	C		380		207			260		330		-			60×60			44×44			4		9
40	C		462		261			314		385		-			66×66			45×45			4		9
50	X		447		425			410		435		-			86×86			64×64			4		11
	C				400
65	X		590		450			460		535		-			100×100			75×75			4		11
	C				420
80	X		775		525			492		685		-			116×116			92×92			4		13
100	X		800		825			565		685		-			190			158			8		15
125	X		855		910			605		760		-			215			183			10		15
150	X		890		1000			990		790		-			240			208			12		15
200	X		1065		1155			1180		945		-			310			273			12		17
公稱通徑		安裝形式		管路連接尺寸										基座安裝尺寸
DN		C		h		h1	H2		B1		C		L3	L1		L2	b		R	n		d1
15		C		55		178	301		155		-		88	166		80	12		16	4		12
25		D		65		198	298		185		30		90	156		-	12		15	2		15
		C				143			175		-			230		100				4
32		C		65		183	333		175		-		90	230		100	12		15	4		15
40		C		70		138	368		224		-		110	274		130	15		20	4		17
50		X		90		-	422		356		220		140	260		210	18		25	4		19
		C				190	412				-			350		130
65		X		105		-	527		371		356		160	260		210	18		25	4		19
		C				255	517				-			350		150
80		X		124		-	640		476		433		190	350		270	20		25	4		21
100		X		200		-	640		603		365		300	500		330	20		32	4		21
125		X		225		-	722		737		387		350	540		370	20		32	4		21
150		X		250		-	760		825		380		400	750		460	30		32	4		21

◆ SPL型網片式油濾器技術參數
